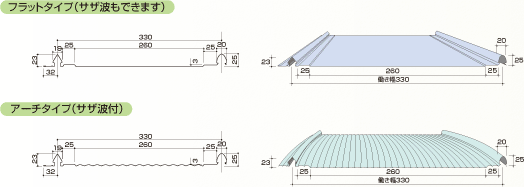

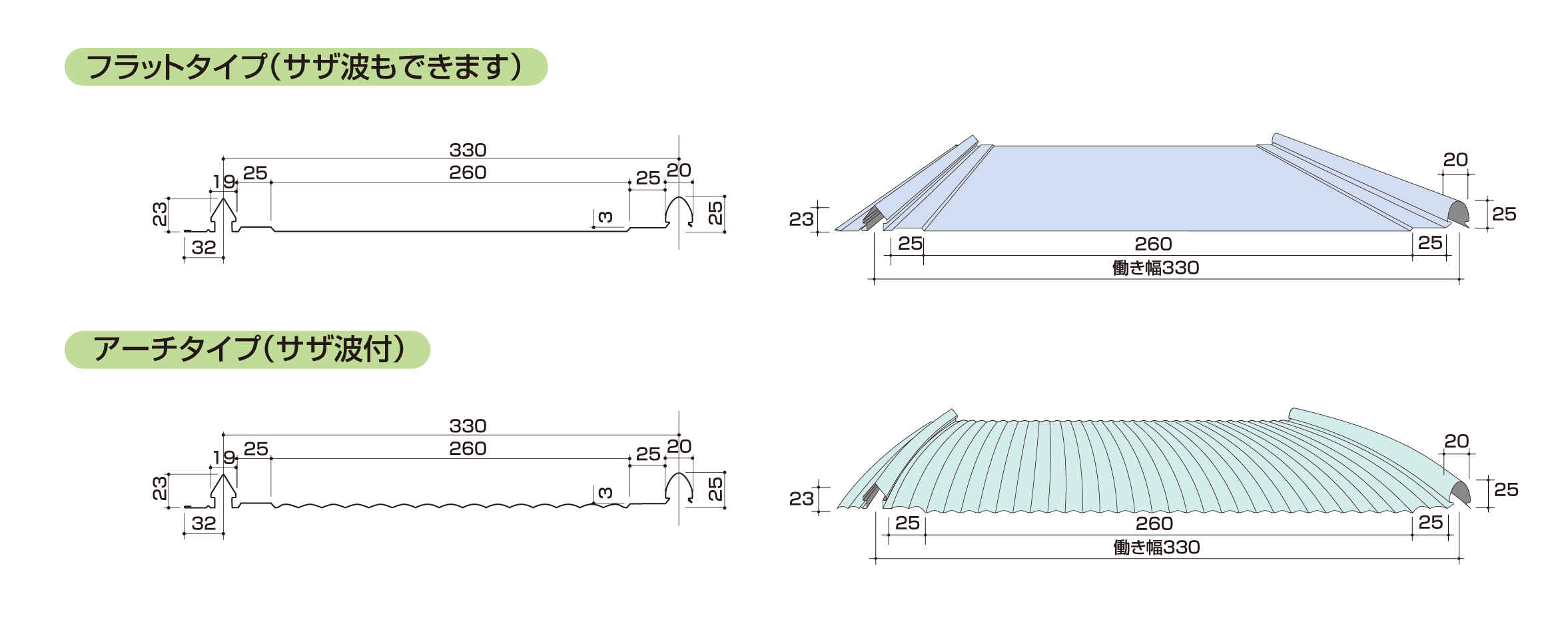

断面形状

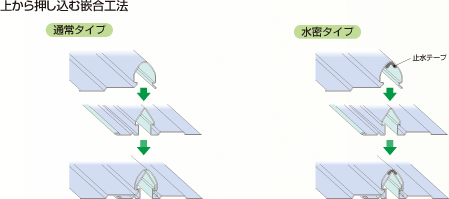

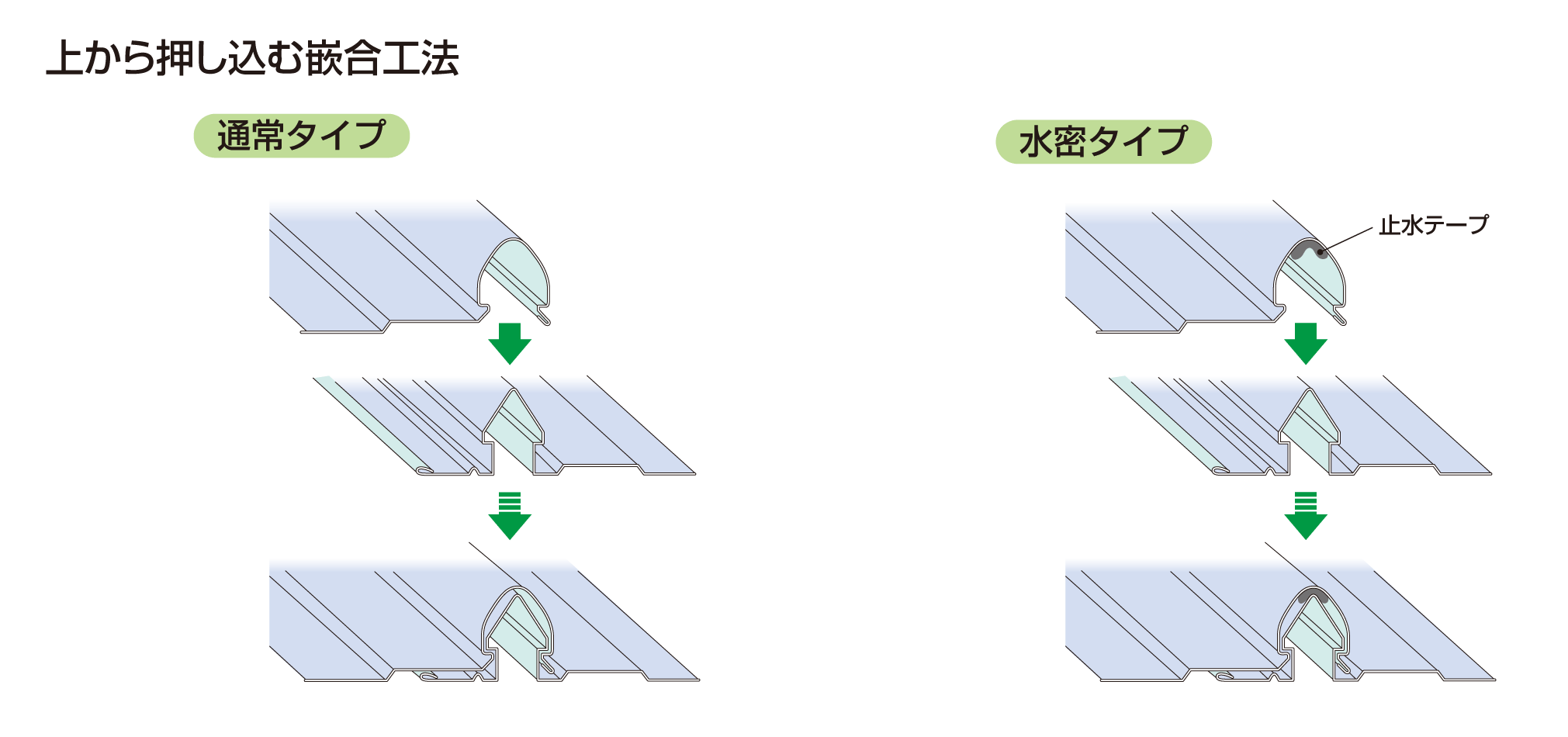

嵌合工法

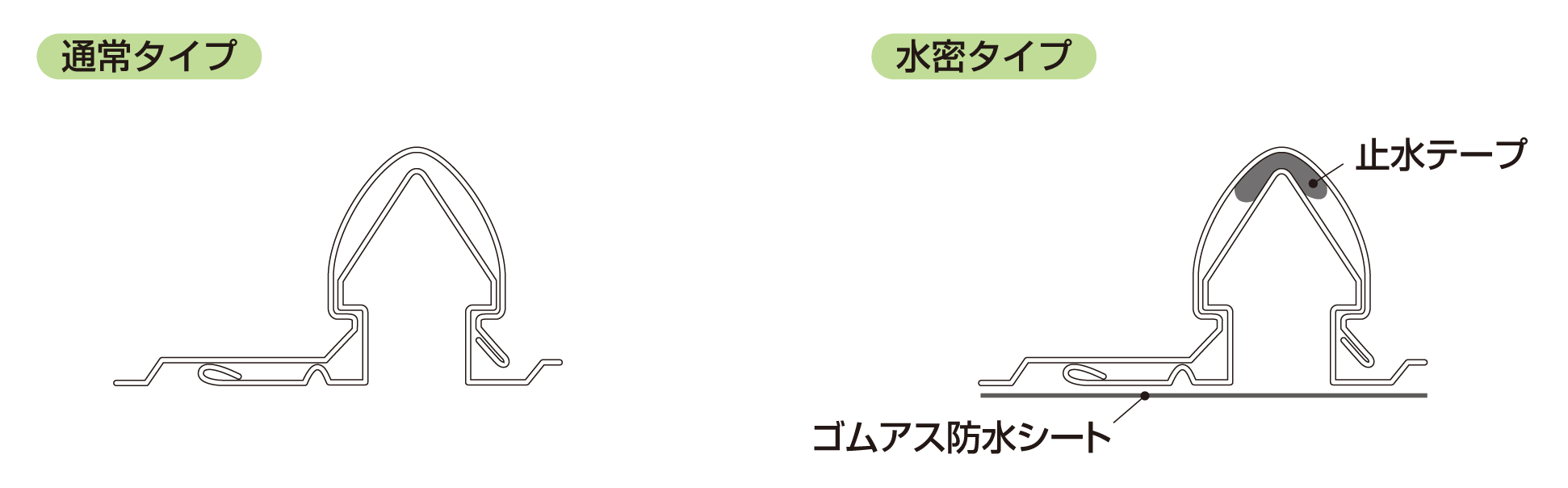

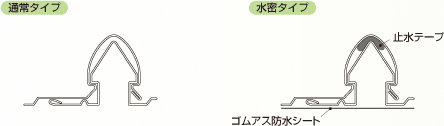

接合部断面図
- ●水深150㎜冠水水密テストで20日以上漏水はありません。
- ●止水テープは内側装着、運送中も傷む事なく、施工も通常通り。
工期のロスは一切ありません。
標準仕様
| 原板巾 | 455㎜ |
|---|---|
| 働き巾 | 330㎜ |
| ※勾配（ 通常） | 5/100以上 |
| ※勾配（水密仕様） | 1/100以上 |
| 最小半径 | 2.5m以上 |
| 自然半径 | 12m以上 |
| 取付ビスピッチ | 610m/m以下 |
●成型機仕様
ℓ=7.0m、w=815mm、H=960mm、w=2.8(t トン)、50A、200V、5.5kw
使用材料
| 鋼板 | 0.35 0.4 0.5 |
|---|---|
| ステンレス | 0.35 |
| 銅板 | 0.4 0.5 |
重量（カラー鋼板）
| 0.35 | 4.08㎏/㎡ | 13.45kg/坪 |
|---|---|---|
| 0.4 | 4.62㎏/㎡ | 15.25kg/坪 |
| 0.5 | 5.71㎏/㎡ | 18.85kg/坪 |

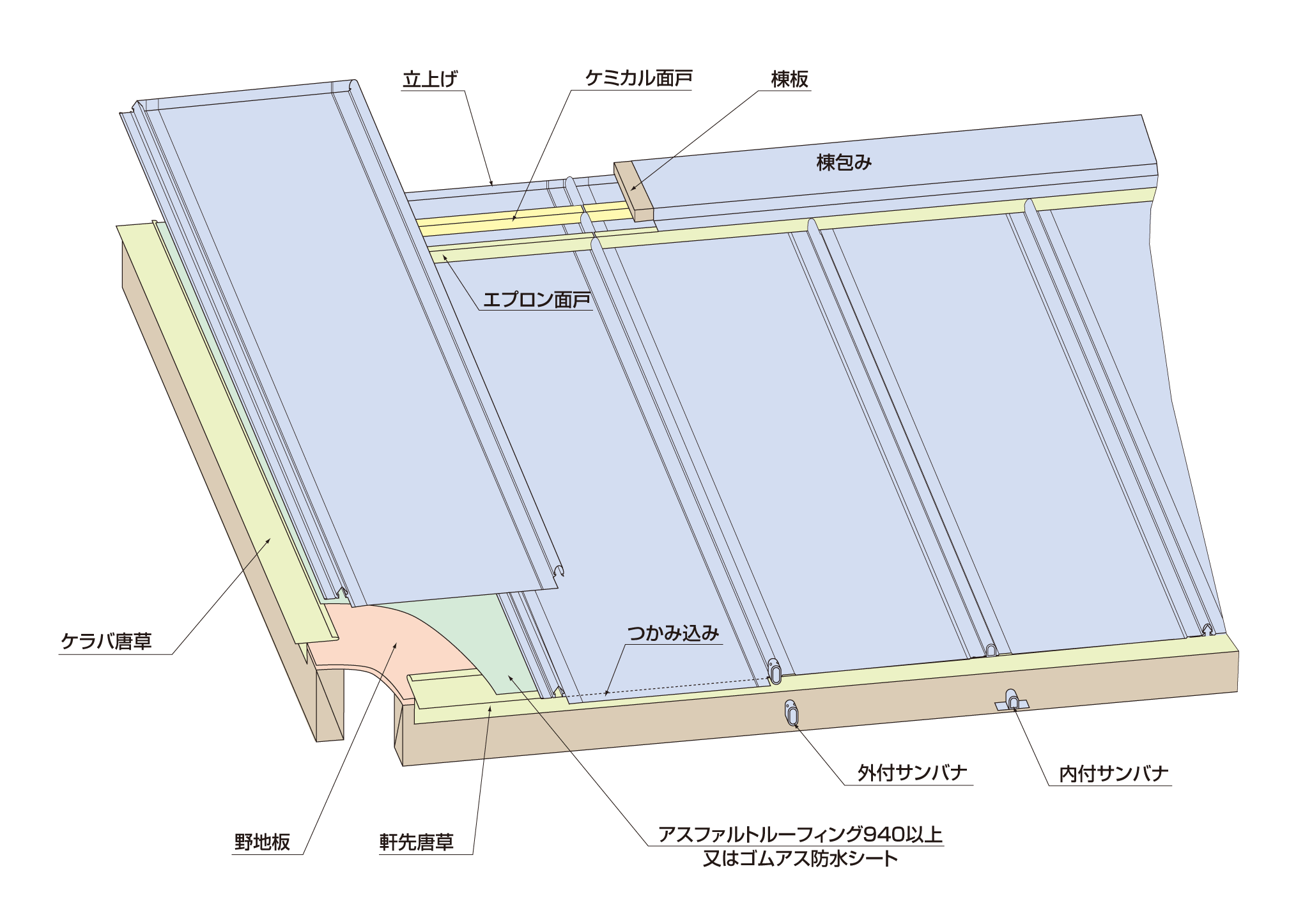

施工図

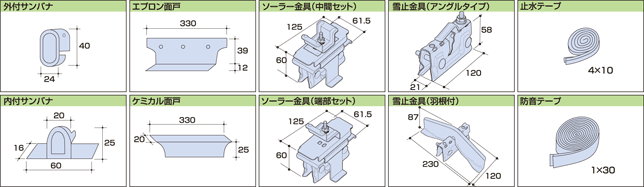

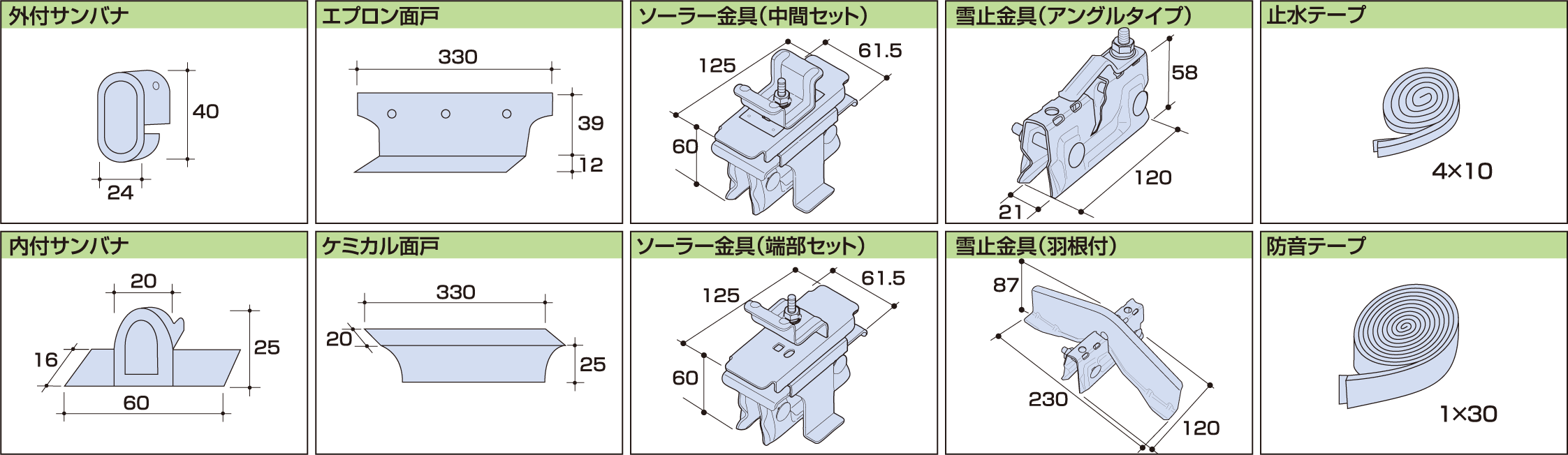

部材図
