納まり図(木造)

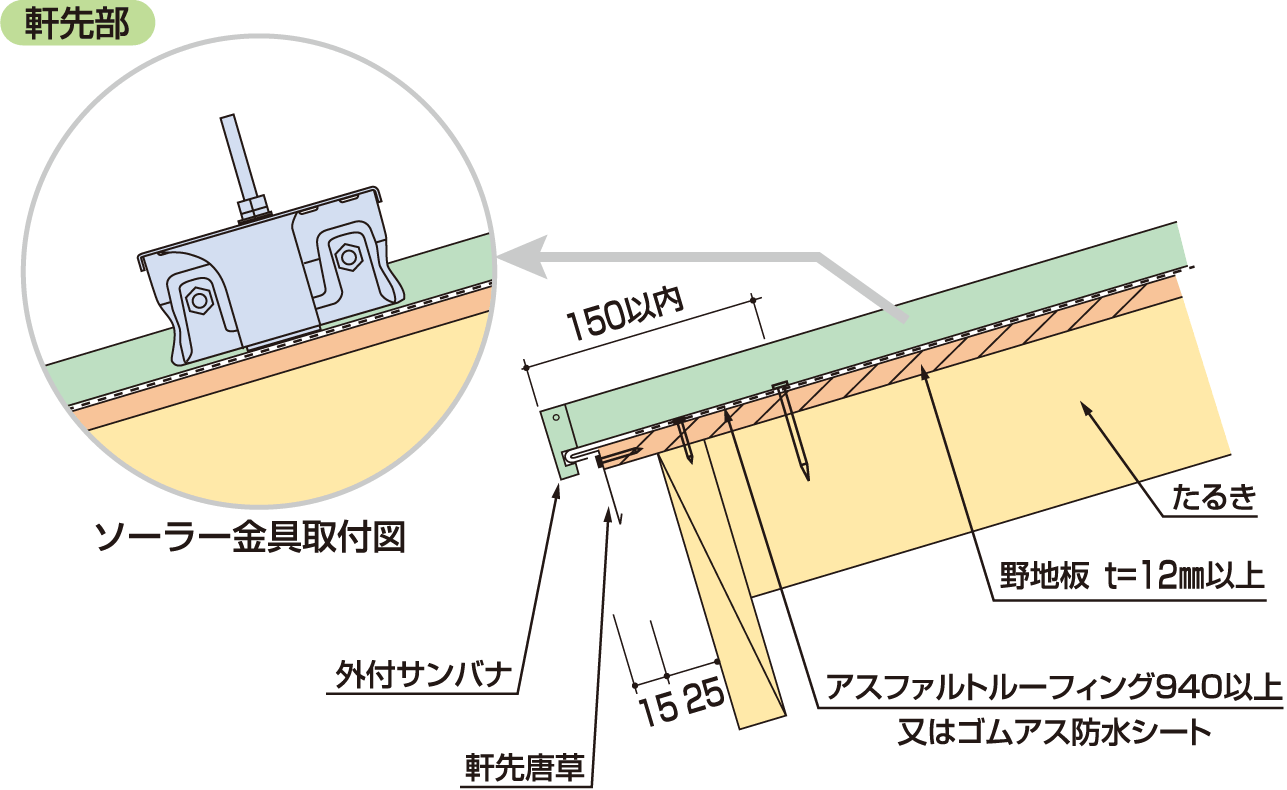

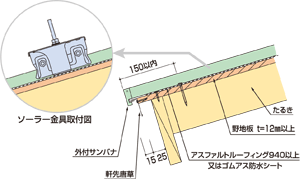

軒先部

CADデータ拡大する

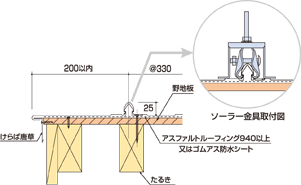

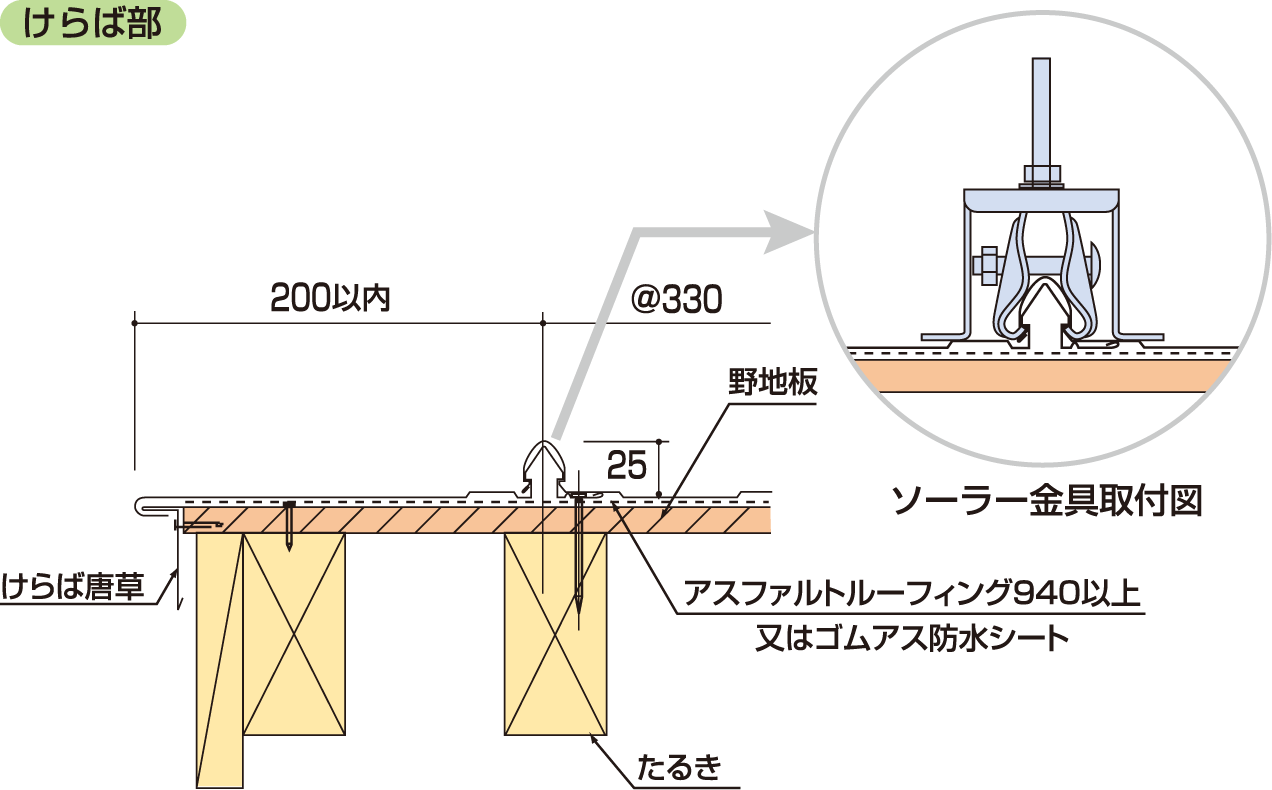

けらば部

CADデータ拡大する

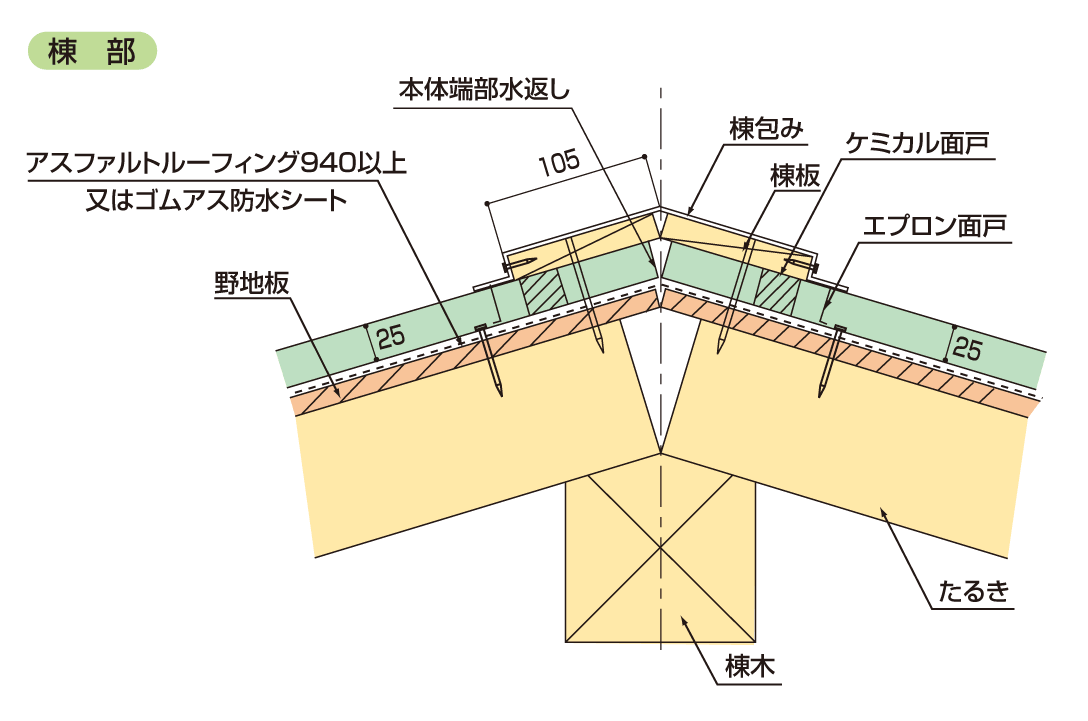

棟部

CADデータ拡大する

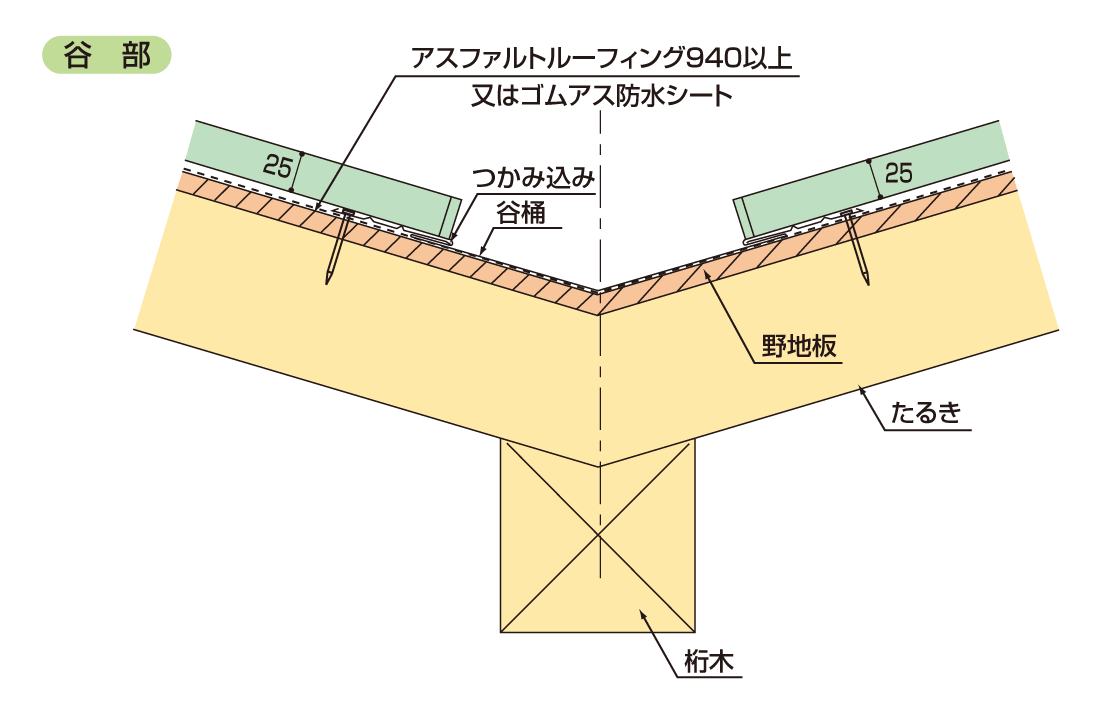

谷部

CADデータ拡大する

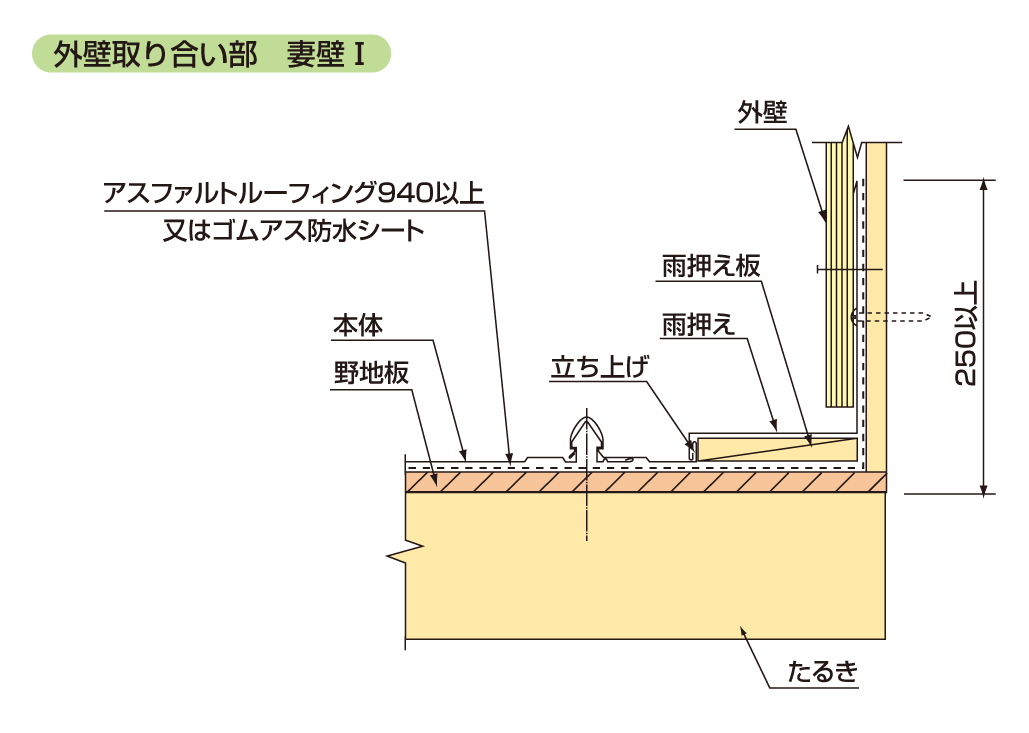

外壁取り合い部 妻壁I

CADデータ拡大する

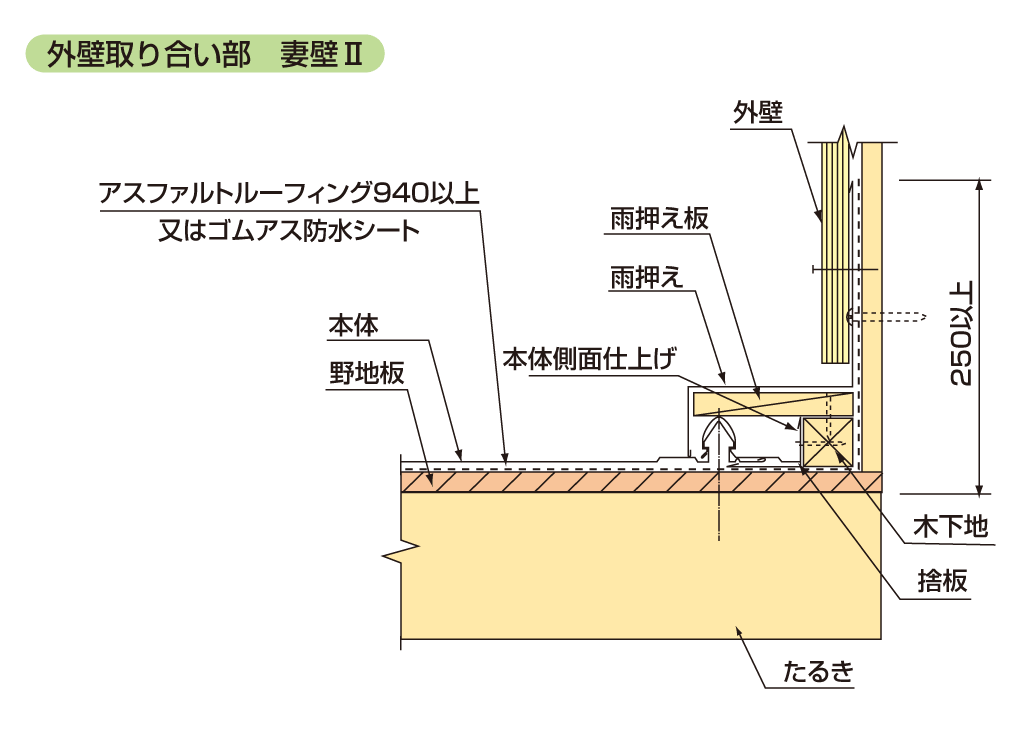

外壁取り合い部 妻壁II

CADデータ拡大する

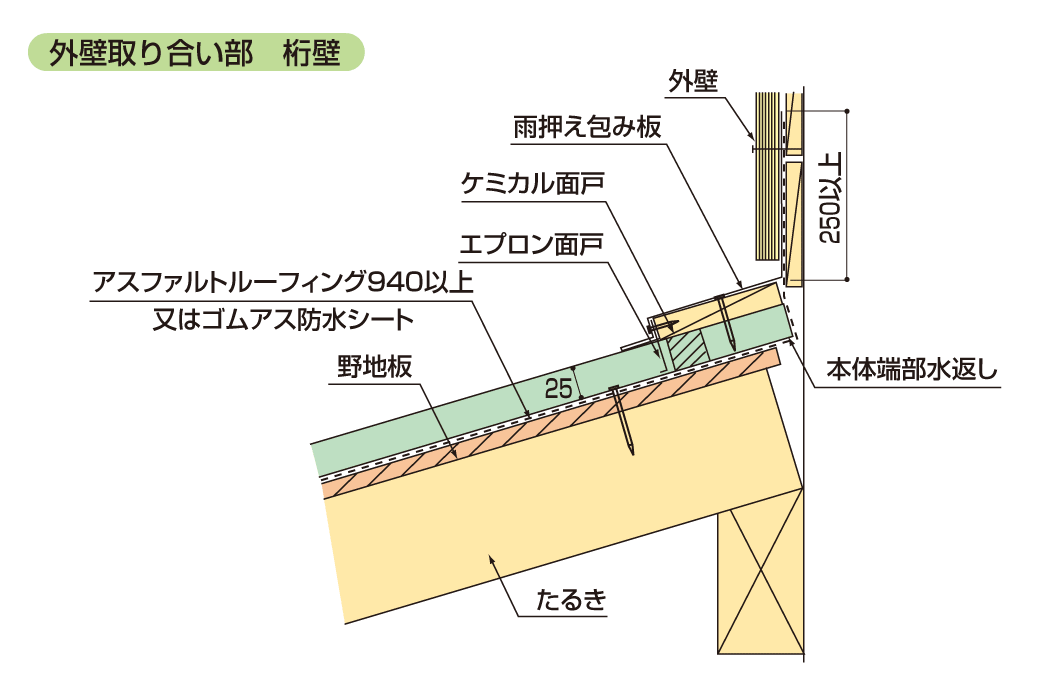

外壁取り合い部 桁壁

CADデータ拡大する

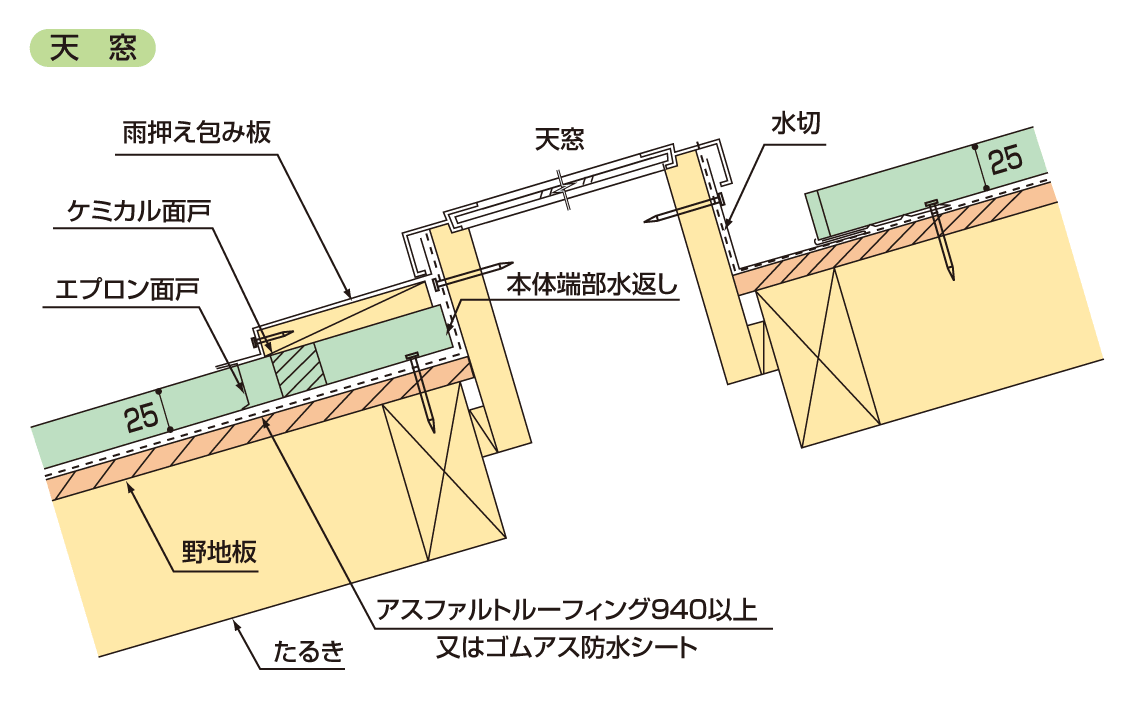

天窓

CADデータ拡大する

※CADデータのダウンロードにはIDおよびパスワードの入力が必要です。ご希望の場合はお問合せよりお申し込み下さい。
※詳しい施工要領(16頁冊子)は資料請求して下さい。
