納まり図(鉄骨)

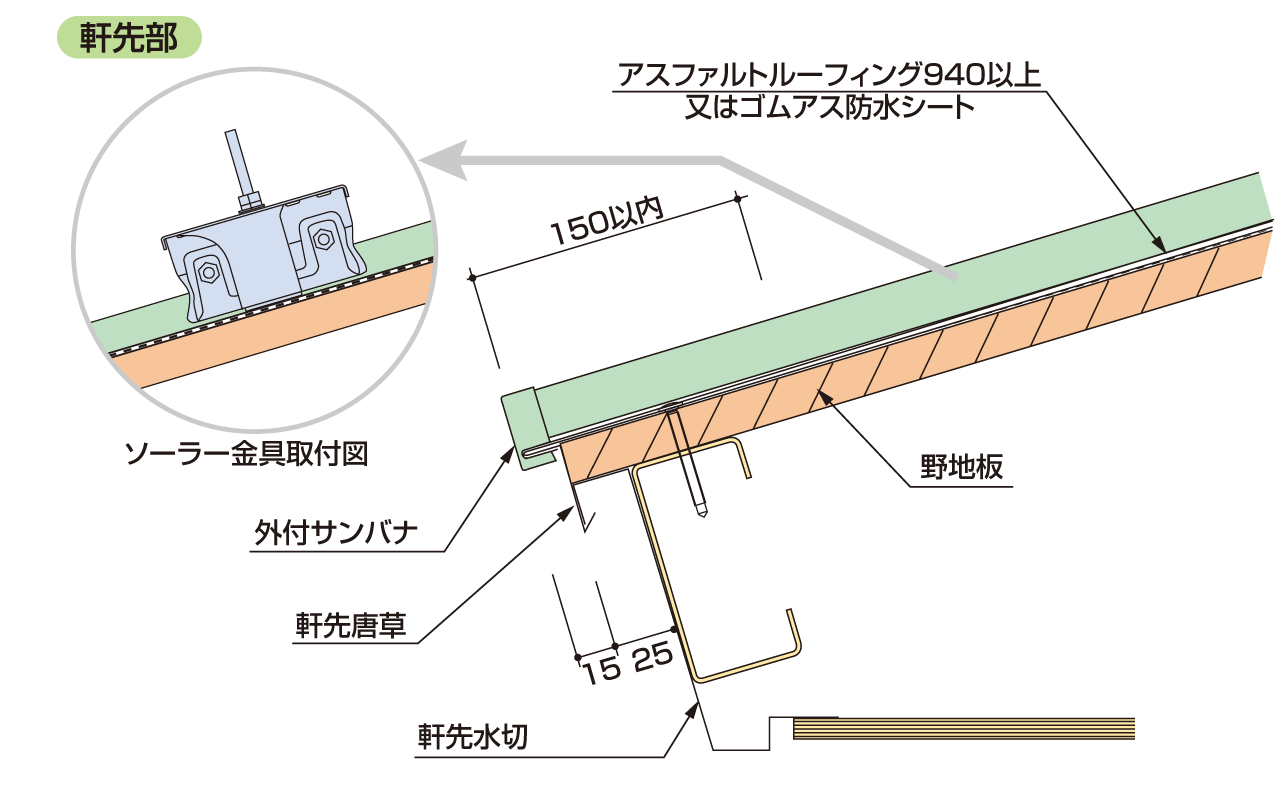

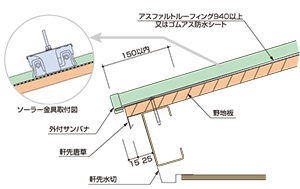

軒先部

CADデータ拡大する

けらば部

CADデータ拡大する

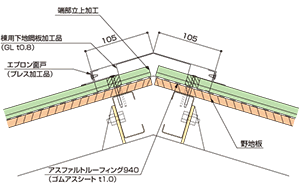

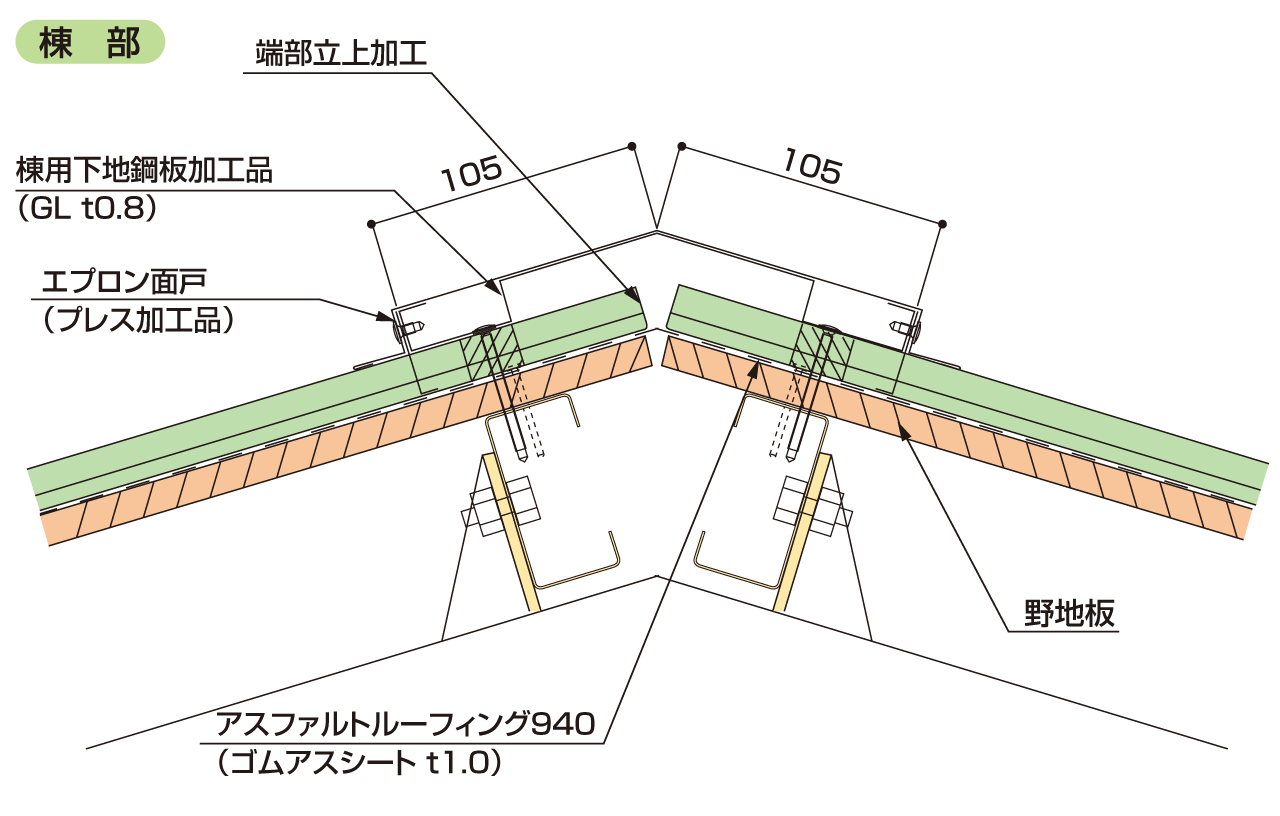

棟部

CADデータ拡大する

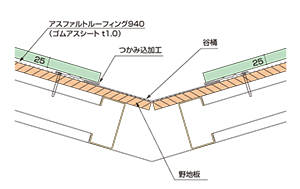

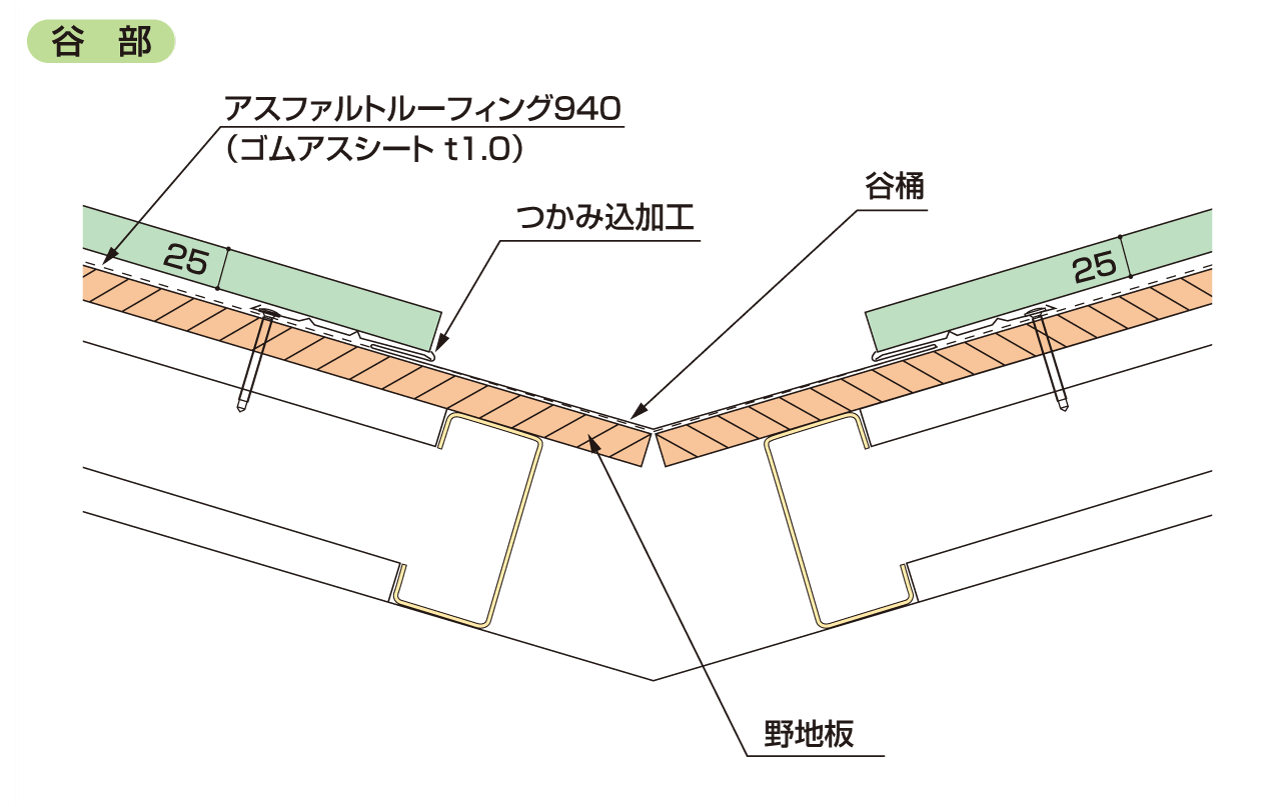

谷部

CADデータ拡大する

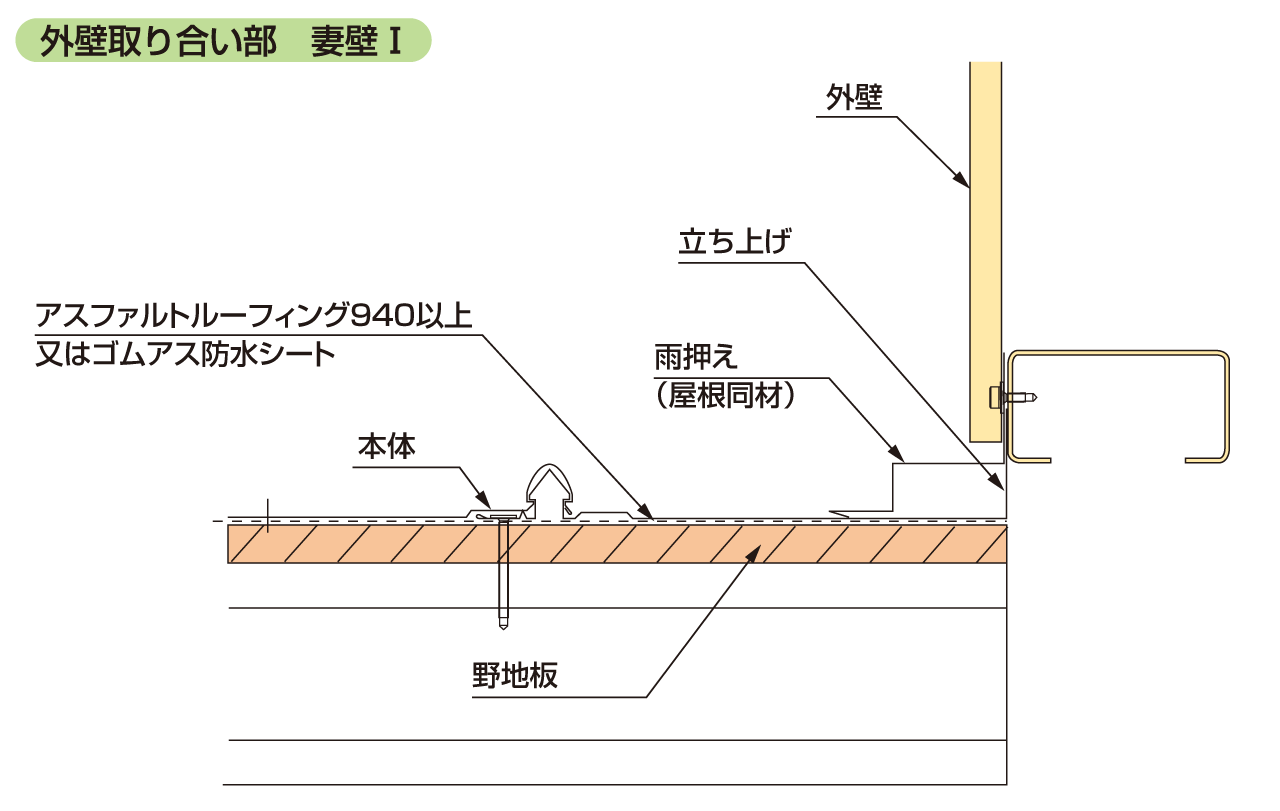

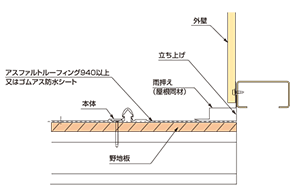

外壁取り合い部 妻壁I

CADデータ拡大する

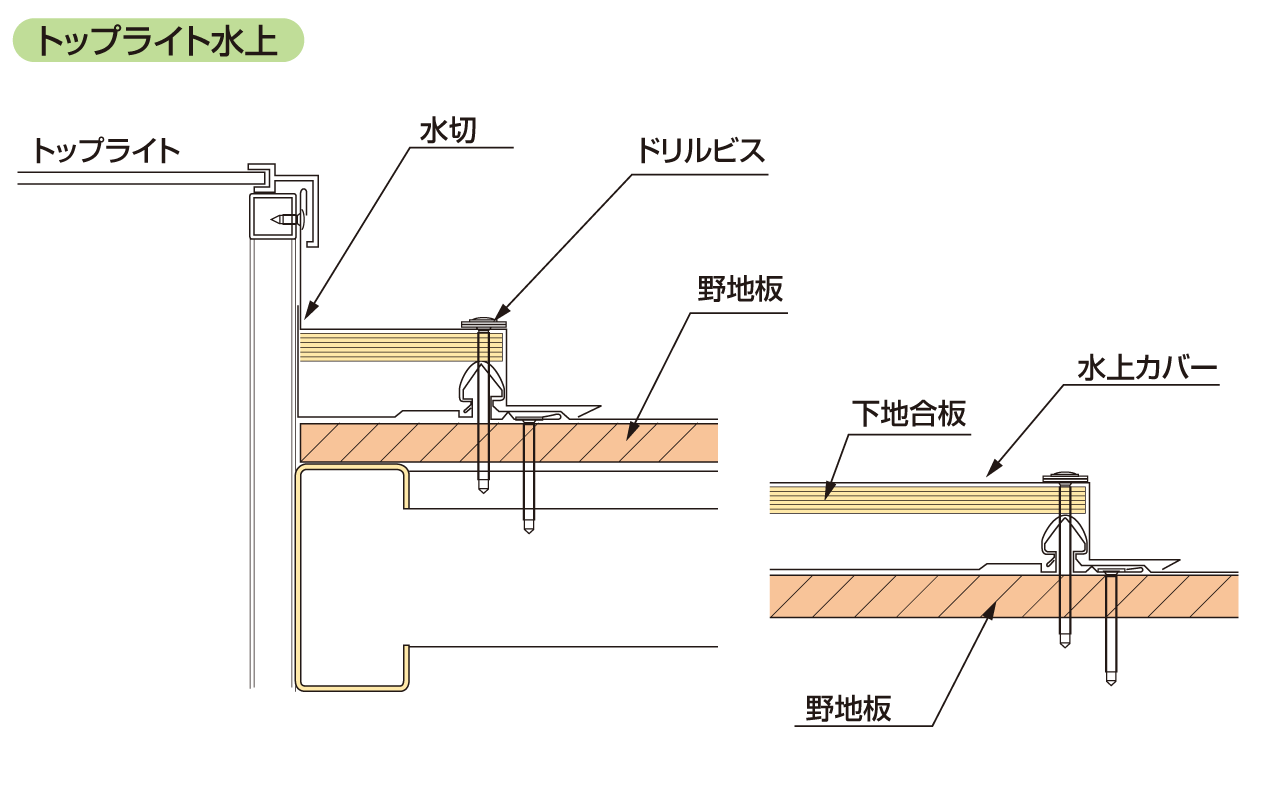

トップライト水上

CADデータ拡大する

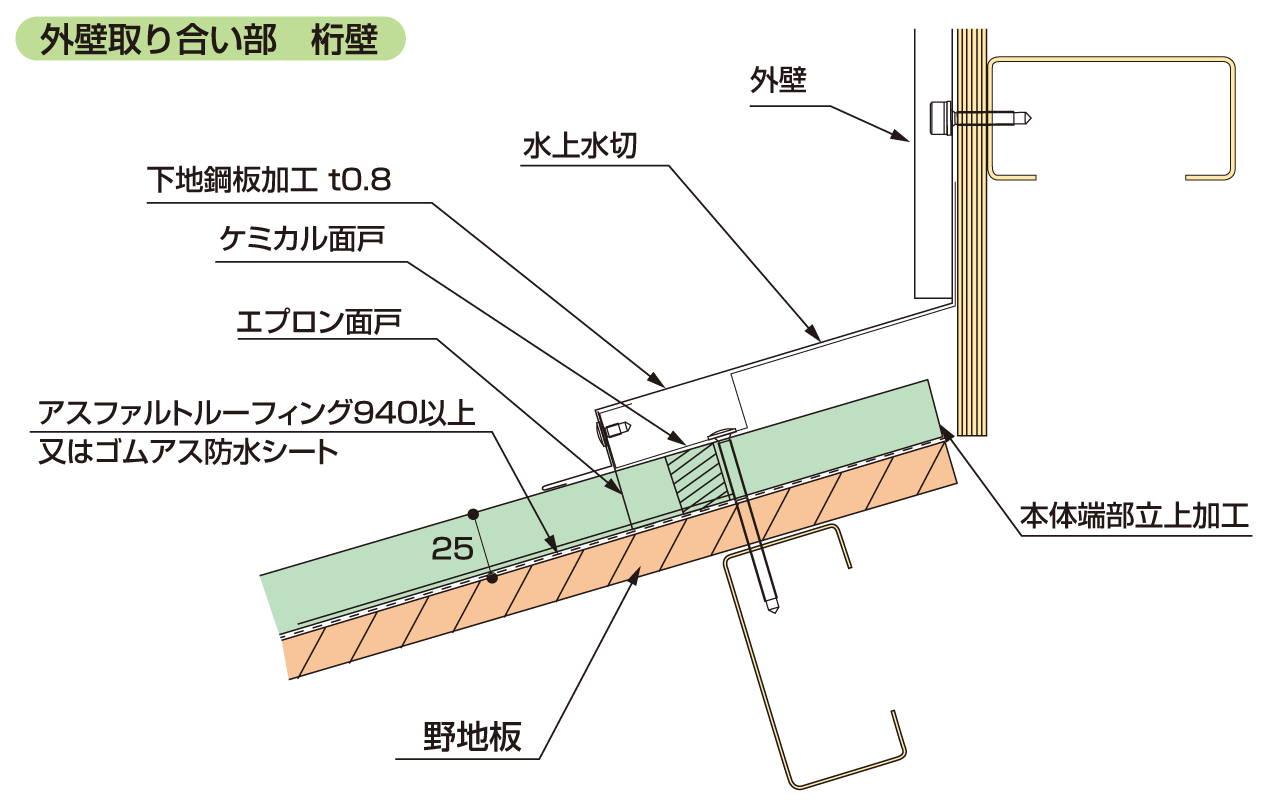

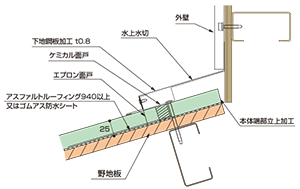

外壁取り合い部 桁壁

CADデータ拡大する

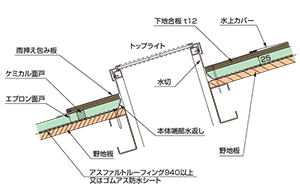

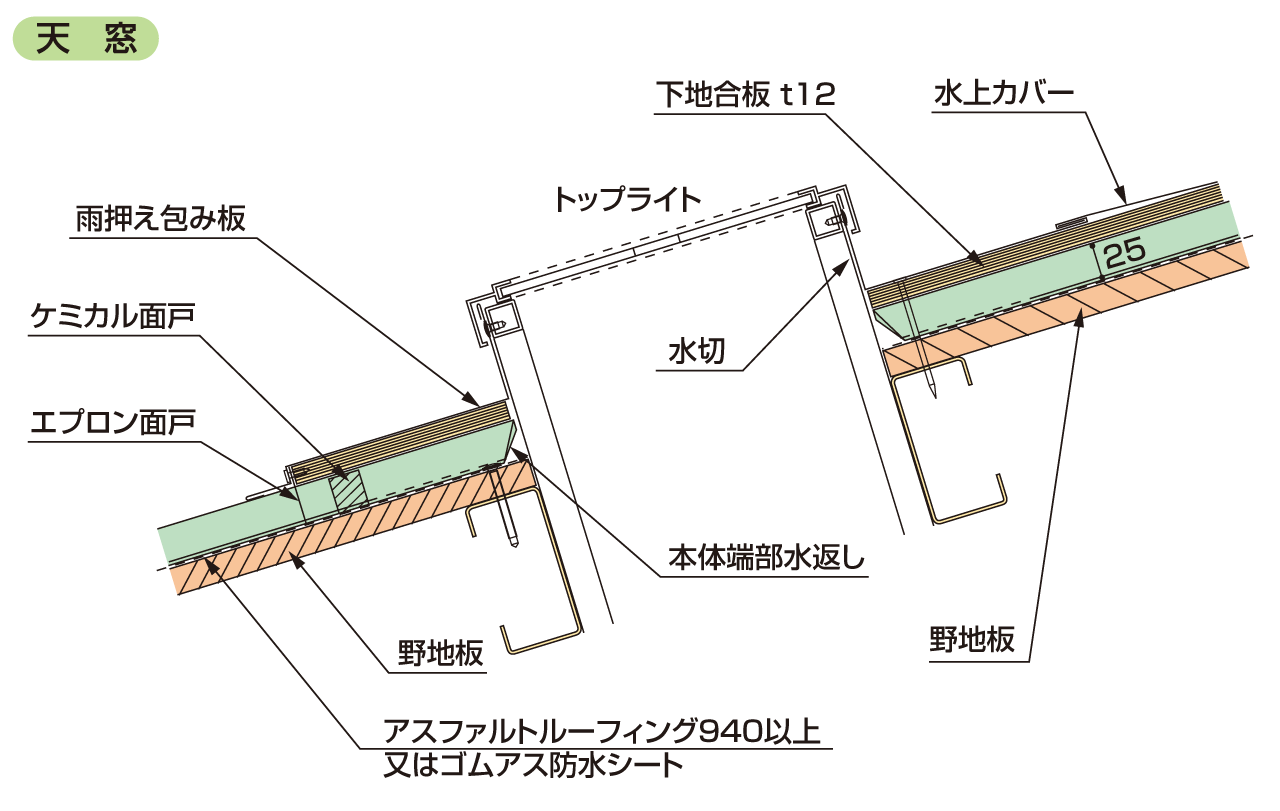

天窓

CADデータ拡大する

※CADデータのダウンロードにはIDおよびパスワードの入力が必要です。ご希望の場合はお問合せよりお申し込み下さい。
※詳しい施工要領(16頁冊子)は資料請求して下さい。
